En una refinería, una planta química o un almacén de solventes, una luminaria mal especificada deja de ser un detalle eléctrico para convertirse en algo mucho más serio: una posible fuente de ignición dentro de una atmósfera explosiva. Por eso, en las llamadas áreas clasificadas, la iluminación no se elige por lúmenes o precio, sino por su capacidad certificada de operar sin desencadenar una explosión.
Esta guía está pensada para ingenieros de proyecto, responsables de EHS y jefes de mantenimiento que deben especificar o aprobar iluminación en zonas con riesgo de incendio o explosión. Verás cómo se clasifican estas áreas (Clases, Divisiones, Grupos y Zonas), qué significa realmente que una luminaria sea «a prueba de explosión», qué exige la normativa mexicana y cómo evitar el error más caro y más común del sector.
Qué es un área clasificada y por qué importa la iluminación
Un área clasificada (o área peligrosa) es todo espacio donde puede existir una atmósfera explosiva por la presencia de gases, vapores, polvos combustibles o fibras inflamables en cantidad suficiente para encenderse. El triángulo del fuego es simple: combustible + oxígeno + una fuente de ignición. En estos entornos el combustible y el oxígeno ya están; lo único que se puede controlar por diseño es la fuente de ignición.
Una luminaria convencional contiene varias: el calor de su superficie, un arco al conmutar, una chispa por un contacto flojo. En una atmósfera normal son inofensivas; en un área clasificada, cualquiera puede iniciar una deflagración. De ahí que la selección de luminarias deje de ser una decisión estética o económica y pase a ser una decisión de seguridad y de cumplimiento normativo con responsabilidad legal asociada.
La pregunta correcta no es «¿qué luminaria ilumina mejor esta nave?», sino «¿qué atmósfera peligrosa puede existir aquí, con qué frecuencia, y qué luminaria está certificada para no encenderla?».
Cómo se clasifican las áreas peligrosas
Antes de comprar nada hay que clasificar el área. En México y Norteamérica se usa el sistema de Clases, Divisiones y Grupos (heredado del NEC estadounidense y adoptado por la NOM-001-SEDE). La clasificación responde a tres preguntas: ¿qué material peligroso hay?, ¿con qué frecuencia está presente? y ¿qué tan fácil se enciende?
Sistema de Clases y Divisiones (NEC / NOM-001-SEDE)
La Clase define la naturaleza del material peligroso y la División define la probabilidad de que la atmósfera explosiva esté presente:
| Clasificación | Qué define | Detalle |
|---|---|---|
| Clase I | Gases o vapores inflamables | Refinerías, plantas de gas, cabinas de pintura, manejo de solventes |
| Clase II | Polvos combustibles | Harineras, silos de grano, azúcar, metalurgia, plásticos |
| Clase III | Fibras y partículas (pelusas) inflamables | Textiles, aserraderos, despepite de algodón |
| División 1 | Atmósfera presente en operación normal | De forma continua, intermitente o periódica en el día a día |
| División 2 | Atmósfera presente solo en condición anormal | Fugas, fallas de equipo o ventilación, mantenimiento |
La diferencia entre División 1 y División 2 es económicamente enorme: una zona División 1 exige equipo más robusto (y más caro), mientras que una mala clasificación «por si acaso» puede inflar el presupuesto sin necesidad. Clasificar bien —ni de más ni de menos— es ya un trabajo de ingeniería.
Grupos de gas/polvo y clases de temperatura (T1–T6)
Dentro de cada Clase, el Grupo indica qué tan fácil se enciende la sustancia concreta. No es lo mismo el hidrógeno que el propano:
| Clase | Grupos | Sustancias típicas |
|---|---|---|
| Clase I (gases) | A, B, C, D | A: acetileno · B: hidrógeno · C: etileno · D: propano, gas natural, gasolina, solventes |
| Clase II (polvos) | E, F, G | E: polvos metálicos · F: carbón/coque · G: granos, harina, azúcar, plásticos |
Además, cada luminaria lleva una clase de temperatura (código T) que indica la temperatura máxima que alcanzará su superficie. Debe ser siempre inferior a la temperatura de ignición del gas o polvo presente. De nada sirve contener una chispa si la propia carcasa está lo bastante caliente para encender la atmósfera:
| Código | Temp. máx. de superficie | Código | Temp. máx. de superficie |
|---|---|---|---|
| T1 | 450 °C | T4 | 135 °C |
| T2 | 300 °C | T5 | 100 °C |
| T3 | 200 °C | T6 | 85 °C |
El sistema de Zonas (ATEX / IECEx) y su equivalencia
Muchos fabricantes globales y plantas con accionistas extranjeros usan el sistema internacional de Zonas (ATEX en Europa, IECEx a nivel mundial). Es otra forma de decir lo mismo, basada en la frecuencia con que aparece la atmósfera peligrosa. Conocer la equivalencia evita errores al cruzar especificaciones de proveedores:
| Sistema Divisiones (NEC/NOM) | Sistema Zonas (gases) | Sistema Zonas (polvos) | Presencia de la atmósfera |
|---|---|---|---|
| — | Zona 0 | Zona 20 | Continua o por largos periodos |
| División 1 | Zona 1 | Zona 21 | Probable en operación normal |
| División 2 | Zona 2 | Zona 22 | Improbable y de corta duración |
En el sistema de Zonas, los grupos de gas se nombran IIA, IIB y IIC (IIC, que incluye hidrógeno y acetileno, es el más exigente). La regla práctica: la División 1 cubre lo que en Zonas serían la Zona 0 y la Zona 1, mientras que la División 2 equivale a la Zona 2.
Qué significa «a prueba de explosión» (antideflagrante) — y qué NO
Aquí está el malentendido que cuesta más caro en el sector. «A prueba de explosión» (explosion-proof, o antideflagrante / Ex d) no significa que la luminaria impida la entrada del gas. Significa justo lo contrario: se asume que el gas puede entrar en la envolvente y que, si se produce una explosión dentro, la carcasa es lo bastante robusta para contenerla y enfriar los gases de escape por las juntas, de modo que la llama nunca llegue a la atmósfera exterior.
Es decir, una luminaria a prueba de explosión contiene la explosión, no la evita. Por eso son equipos pesados, de aluminio o acero inoxidable, con tornillería y juntas mecanizadas con tolerancias muy precisas: cualquier junta dañada o tornillo faltante anula la protección. Existen otros métodos de protección (seguridad aumentada «Ex e», equipo presurizado, seguridad intrínseca para electrónica de baja energía), pero para iluminación en Clase I la envolvente antideflagrante es la solución dominante.
Conclusión práctica: una luminaria a prueba de explosión que se instala con una junta golpeada o a la que le falta un perno deja de ser segura. La instalación y el mantenimiento son parte de la certificación, no un trámite posterior.
Normativa y certificación en México: NOM-001-SEDE-2012 y UL844
En México, el marco que obliga a clasificar las áreas peligrosas y a usar equipo adecuado es la NOM-001-SEDE-2012 (Instalaciones Eléctricas — Utilización), que retoma el capítulo de ubicaciones peligrosas del NEC. Es de cumplimiento obligatorio y su verificación recae en unidades de verificación acreditadas.
A nivel de producto, la certificación de referencia para luminarias en estos entornos es la UL 844 (Luminaires for Use in Hazardous (Classified) Locations), complementada por las normas del NEC/NFPA 70. Una luminaria correctamente certificada trae un marcado que indica para qué Clase, División, Grupo y código T está aprobada (por ejemplo: «Clase I, División 1, Grupos C y D, T4»). Si ese marcado no aparece o no coincide con la clasificación de tu área, la luminaria no es apta, por buena que sea su ficha técnica.
Cumplir va de la mano con la seguridad laboral: una vez resuelta la iluminación de la zona de riesgo, los niveles de iluminación que exige la NOM-025-STPS siguen aplicando para garantizar que cada tarea visual tenga los luxes necesarios. Cumplimiento eléctrico y cumplimiento de iluminación son dos capas que conviven.
Cómo elegir la luminaria correcta para tu área clasificada
Con el área ya clasificada, especificar la luminaria deja de ser adivinanza. Se trata de hacer coincidir el marcado del equipo con las condiciones reales del entorno.
Checklist de especificación
Antes de aprobar una luminaria para un área clasificada, verifica que su marcado cubra:
- Clase correcta (I gases, II polvos, III fibras) según el material presente.
- División correcta (1 o 2) según la frecuencia de la atmósfera peligrosa.
- Grupo de gas o polvo (A–D / E–G, o IIA–IIC) de la sustancia específica.
- Código T con temperatura de superficie inferior a la de ignición del material.
- Grado de protección IP adecuado al ambiente (polvo, humedad, lavado a presión).
- Certificación vigente (UL 844 u equivalente) y conformidad con la NOM-001-SEDE.
- Materiales y accesorios de montaje aptos para el ambiente corrosivo (acero inoxidable, juntas íntegras).
Errores comunes al especificar (IP65 ≠ a prueba de explosión)
El error más frecuente —y más peligroso— es confundir el grado IP con la protección contra explosión. Un IP65 o IP66 indica que la luminaria resiste el ingreso de polvo y de chorros de agua. Eso no tiene nada que ver con contener una explosión. Una luminaria LED industrial IP66 puede ser perfecta para una nave común y a la vez totalmente inadecuada —y peligrosa— para una zona Clase I División 1.
Otros errores habituales:
- Clasificar de más «por seguridad»: dispara el costo sin justificación técnica.
- Ignorar el código T y elegir solo por Clase/División/Grupo.
- Reutilizar luminarias certificadas tras un golpe que deformó la envolvente o las juntas.
- Mezclar criterios de Divisiones y Zonas sin verificar la equivalencia.
- Olvidar que cajas de conexión, gabinetes y accesorios también deben ser aptos para el área.
Aplicaciones típicas por industria
Las áreas clasificadas aparecen en más sectores de los que suele pensarse. Algunos entornos donde la iluminación a prueba de explosión es obligatoria:

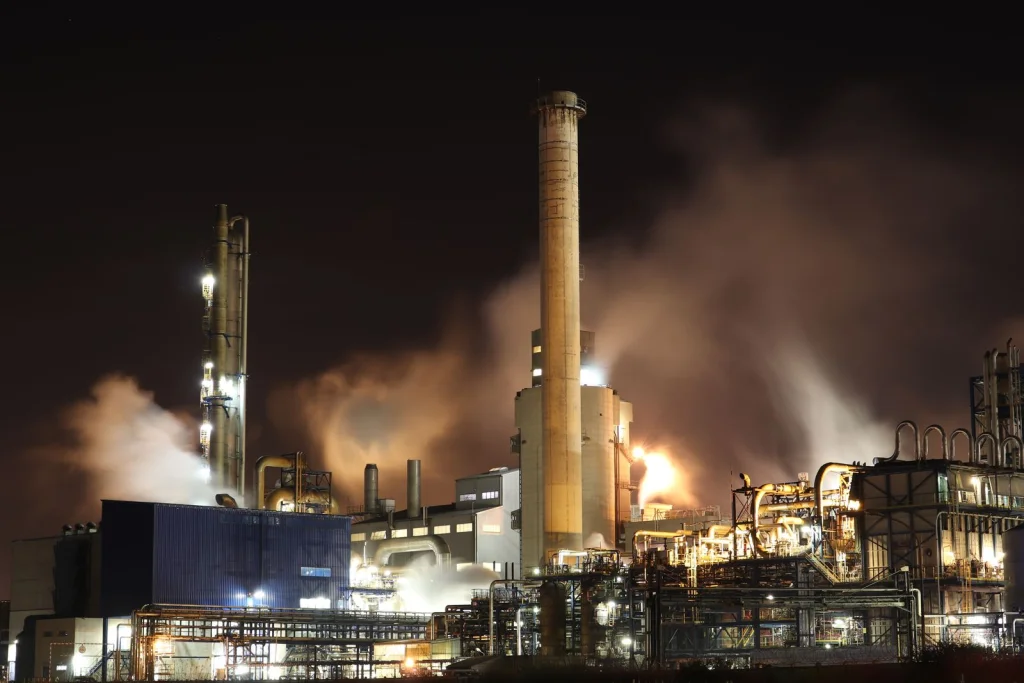

En plantas petroquímicas y químicas, la mayoría de las zonas de proceso son áreas clasificadas Clase I.
- Petróleo y gas / petroquímica: refinerías, plataformas, tanques, estaciones de bombeo (Clase I, típicamente Grupos C y D).
- Química y farmacéutica: manejo de solventes, reactores, cuartos de mezclado.
- Pintura y recubrimientos: cabinas de pintura y zonas de aplicación de solventes.
- Agroindustria y alimentos: silos, harineras, plantas de azúcar y almidón (Clase II, polvos).
- Almacenes de combustibles, baterías o productos inflamables.
DILAE ha desarrollado proyectos de iluminación industrial en entornos exigentes —incluyendo trabajos para el sector energético en Tabasco—, donde la clasificación correcta del área es el punto de partida de todo el diseño. Puedes ver una muestra en nuestros proyectos realizados.
El enfoque DILAE: clasificar, simular y cumplir
Especificar iluminación para un área clasificada no es elegir un modelo de catálogo: es un proceso de ingeniería que arranca por clasificar correctamente cada zona, sigue por seleccionar la tecnología y el marcado exactos para esa clasificación, y termina garantizando que, además de ser segura, la instalación entregue los niveles de luz que cada tarea necesita.
En DILAE trabajamos como socio de ingeniería: evaluamos el área, definimos la clasificación, seleccionamos luminaria certificada de forma agnóstica a la marca (priorizando el desempeño) y validamos el resultado con simulación DIALux Evo antes de instalar nada. Así evitas tanto el riesgo de subespecificar como el sobrecosto de especificar de más. Conoce nuestra línea de luminarias para áreas clasificadas o, para zonas industriales adyacentes no clasificadas, nuestras campanas LED tipo UFO / highbay y reflectores LED para exteriores.
¿Tienes una zona con riesgo de atmósfera explosiva y no sabes cómo clasificarla o qué luminaria especificar? Solicita un estudio de clasificación e iluminación y te ayudamos a cumplir la NOM-001-SEDE con la solución más eficiente, no la más cara.
Preguntas frecuentes
¿Qué es un área clasificada y cuándo aplica?
Es todo espacio donde puede formarse una atmósfera explosiva por gases, vapores, polvos o fibras inflamables. Aplica siempre que esos materiales puedan estar presentes en cantidad suficiente para encenderse, aunque sea solo en condiciones anormales. La NOM-001-SEDE obliga a clasificarlas y a usar equipo eléctrico adecuado.
¿Cuál es la diferencia entre Clase, División y Grupo?
La Clase define el tipo de material (I gases, II polvos, III fibras). La División define la frecuencia con que la atmósfera peligrosa está presente (1 = en operación normal, 2 = solo en condición anormal). El Grupo precisa qué tan fácil se enciende la sustancia concreta (A–D para gases, E–G para polvos).
¿Qué diferencia hay entre el sistema de Divisiones (NEC/NOM) y el de Zonas (ATEX/IECEx)?
Describen el mismo riesgo con otra nomenclatura. En México predomina el de Divisiones (NOM-001-SEDE). El de Zonas es internacional: la División 1 equivale aproximadamente a las Zonas 0 y 1, y la División 2 a la Zona 2. Conviene verificar la equivalencia al comparar productos de distintos fabricantes.
¿Qué significa que una luminaria sea «a prueba de explosión»? ¿Evita la explosión?
No la evita: la contiene. La envolvente está diseñada para que, si entra gas y se produce una explosión interna, esta quede confinada y los gases de escape se enfríen al salir, sin inflamar la atmósfera exterior. Por eso la integridad de la carcasa, las juntas y la tornillería es esencial.
¿Qué certificación debe tener una luminaria para área clasificada en México?
Debe cumplir la NOM-001-SEDE-2012 y, a nivel de producto, contar con certificación tipo UL 844 (o equivalente reconocido), con un marcado que indique la Clase, División, Grupo y código de temperatura para los que está aprobada. Ese marcado debe coincidir con la clasificación real del área.
¿Puedo usar luminarias LED comunes IP65 en una zona clasificada?
No. El grado IP solo indica resistencia al polvo y al agua, no protección contra la ignición de atmósferas explosivas. Una luminaria IP65/IP66 sin certificación para áreas clasificadas no es apta —ni legal— para una zona con riesgo de explosión.
